Mechanická ucpávka typ HJ92

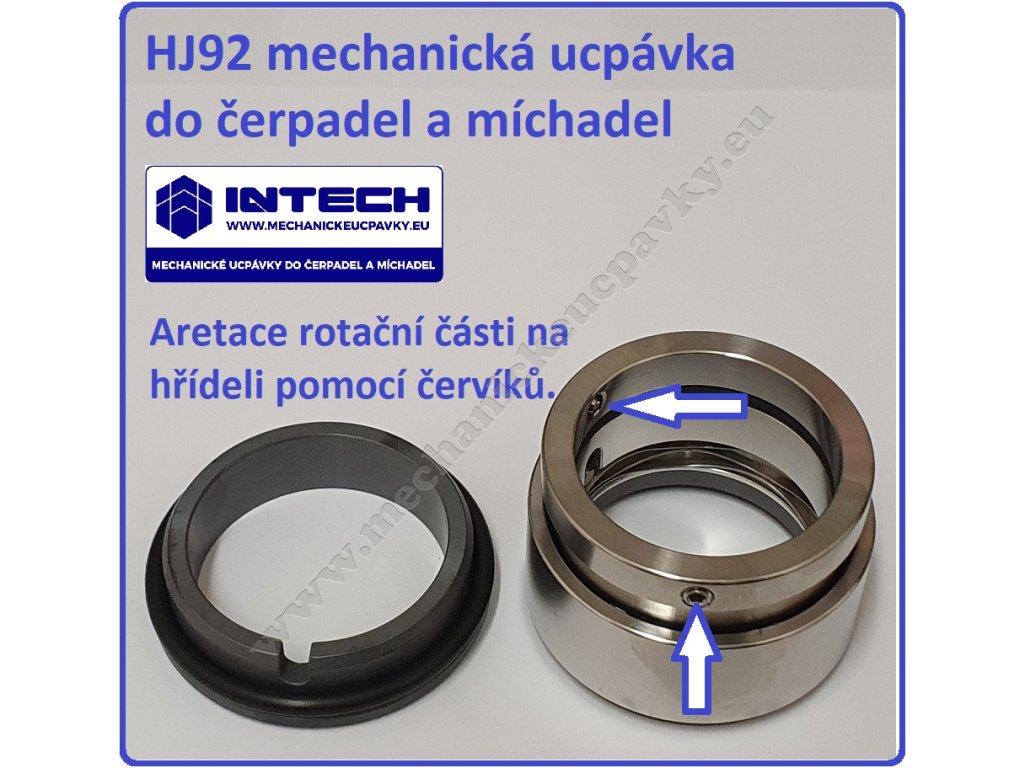

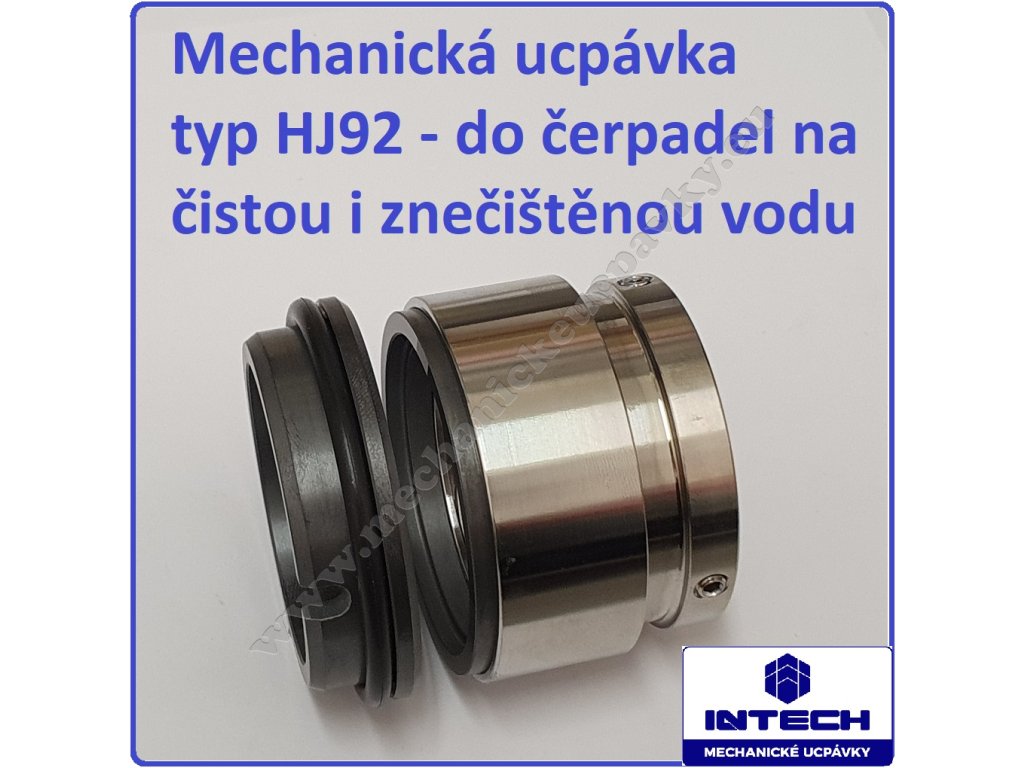

Mechanická ucpávka  typ HJ92 - univerzální ucpávka v mnoha značkách čerpadel. Podle materiálu pracovních ploch může být použita v čerpadlech na čistou až silně znečištěnou nebo agresivnější kapalinu. Robustní konstrukce s kovovým tělem. Talířová přítlačná pružina je uvnitř rotační části chráněna proti nečistotám, různým úsadám a zasolování. U ucpávky je tedy zabezpečen axiální přítlak i při nasazení ve znečištěných a agresivnějších kapalinách. Typický příklad - vnější ucpávka u kalovek BAUER.

   HJ92 řez a tabulka rozměrů

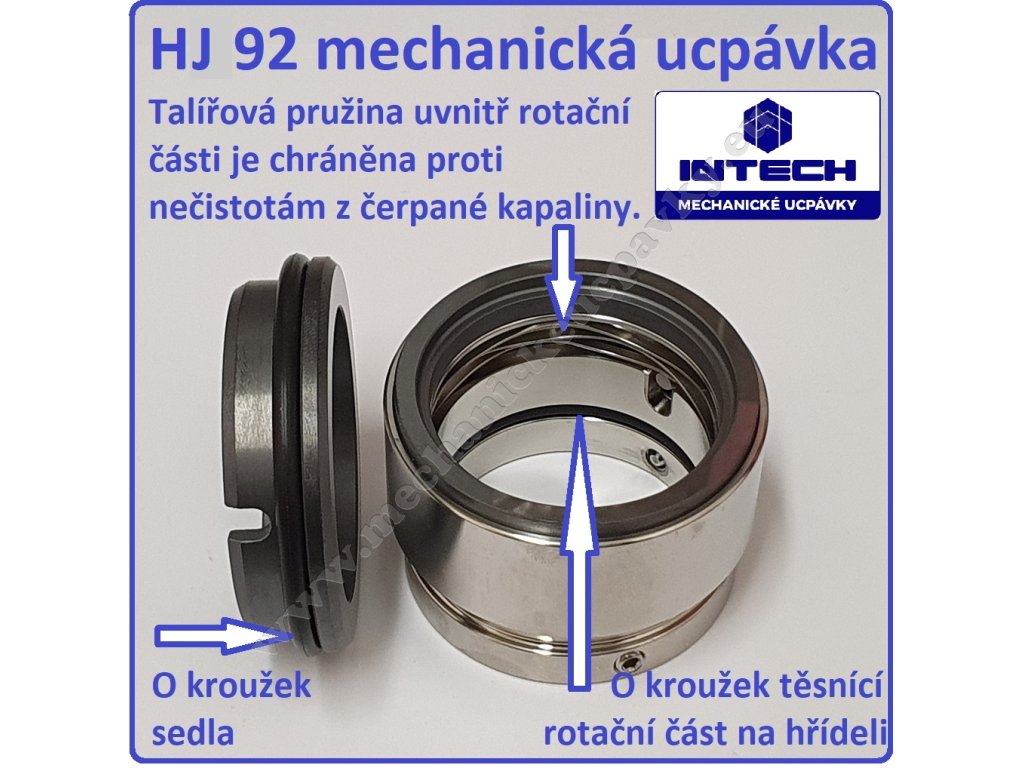

Sedlo ( statický kroužek) v provedení s "O kroužkem" a výřezem na aretační kolík.

Pro průměry do 100mm, tlak max. do 8 bar, obvodová rychlost max. 18m/sek, teplota -40°C až + 200°C

Materiálové kombinace:

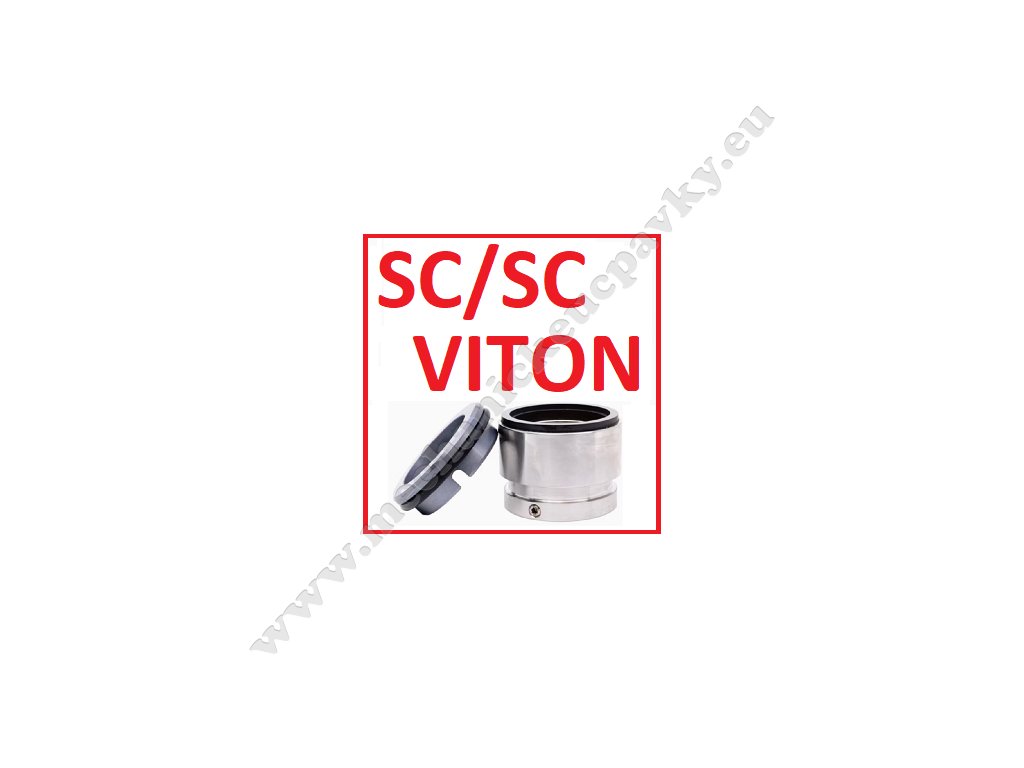

Sedlo - SiC,CA, TC      Rotační část: SiC, TC, ocel        Pryže: NBR, EPDM, VITON

• Velmi křehké materiály vyžadující opatrnou manipulaci

• Vysoká odolnost proti opotřebení

UCPÁVKA JE URČENA K ODBORNÉ MONTÁŽI TECHNIKEM ŠKOLENÝM PRO SERVIS ROTAČNÍCH ČERPADEL.

EPDM (etylenpropylenová pryž ): Etylénpropylen vykazuje vynikající odolnost vůči vodě, kterou si udržuje v při vyšších teplotách až cca 80 – 90°C. Tento druh pryže má dále dobrou odolnost proti kyselinám, silným alkáliím a vysoce polárním kapalinám jako je např. metanol a aceton. Na druhé straně však má velmi malou odolnost proti minerálním olejům a motorové naftě. Používá se do čerpadel kondenzátních, topenářských a na čistou nebo mírně znečištěnou vodu a na média bez přítomnosti ropných látek.

VITON (fluoroelastomery ): Fluoroelastomery zahrnují širokou skupinu pryží odolných vůči olejům, motorové naftě a celé řadě chemikálií včetně nepolárních rozpouštědel. Pryže FKM mají omezenou odolnost vůči vodní páře, horké vodě, metanolu a jiným vysoce polárním kapalinám. Dále má tento druh pryže malou odolnost vůči aminům, silným alkáliím a mnoha freonům. Používá se do čerpadel s olejovou ucpávkovou komorou.
